項目賞析 - 武漢光谷國際網球中心Wuhan Optics Valley International Tennis Ce

Aug-2017

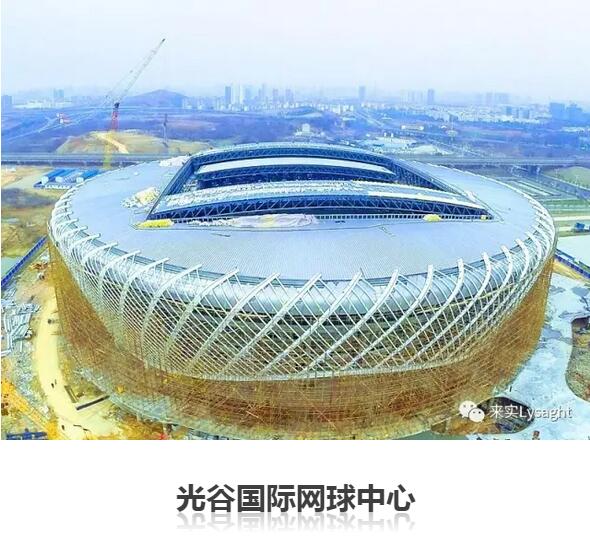

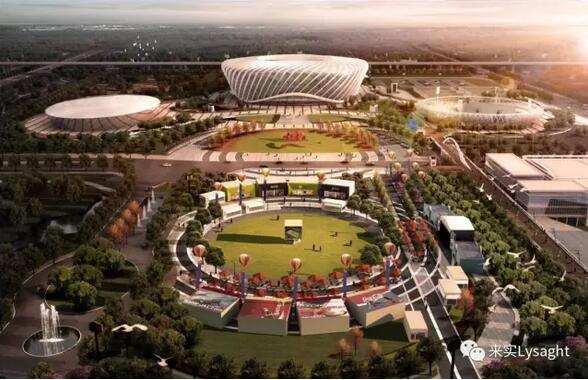

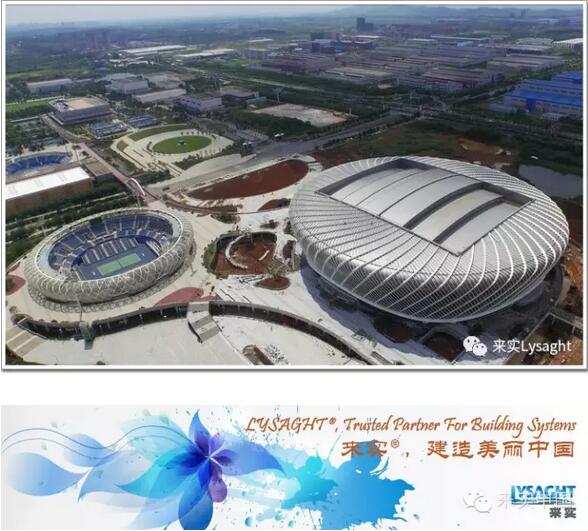

武漢網球公開賽的主場地——光谷國際網球中心，位于武漢東部，坐落在東湖國家自主創新示范區內。整座網球中心于2013年7月份正式破土動工，規劃凈用地面積約為13.6萬平方米，由一座5層的15,000座席中央場館、一座3層的5,000座席場館、一座2層的VIP服務樓、一座綜合配套樓、4片室內備用場、4片室外標準硬質網球場、16片室外訓練場以及東廣場、西廣場組成。

光谷國際網球中心不僅能滿足世界頂級網球賽事的專業化、國際化、標準化需求，還可承辦諸如體操、籃球、排球、羽毛球、乒乓球、摔跤、舉重、拳擊和擊劍等眾多奧運比賽項目。

武漢光谷國際網球中心作為2015年“WTA超五巡回賽”主賽場，其最大特色是4片活動屋蓋在機械控制下可自動開合、實現室內空間與室外環境的相互轉換，是國內開啟面積最大的體育場館，覆蓋面積達4,200㎡。（水平投影面積）

項目亮點及難點

項目定位高

項目是“世界女子職業網球賽WTA超五巡回賽”(簡稱“WTA超五巡回賽”)比賽主場館，以國際一流的知名網球中心為項目定位。

項目立意新

國內第一個采用旋轉氣旋的大型公共建筑。

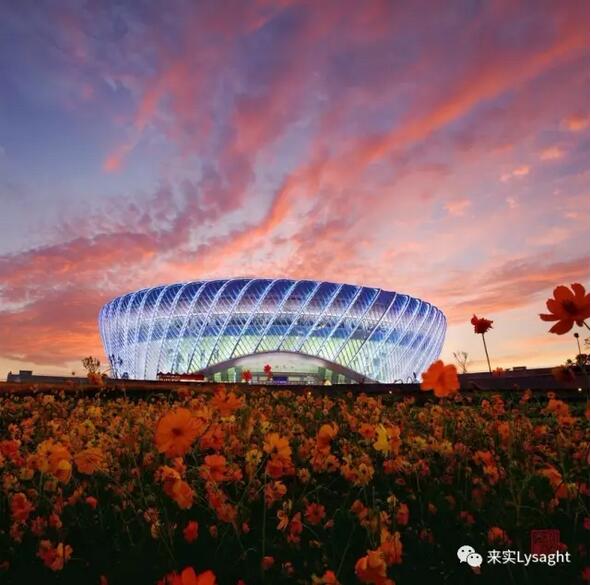

64根自下而上向外傾斜的立柱既形成“旋風”的造型意象，又充當外幕墻結構的主支架，并采用了氣旋上直接懸掛玻璃幕墻的新技術，形成富有良好通透力的空間效果。

科技含量高

國內第一個采用鋼索懸掛穿孔鋁板技術的體育場館。

一般體育場館只能“外觀”，外立面光潔。而中央球場采用鋼索懸掛穿孔鋁板技術，使得內庭空間內外兩面，都一樣美觀而簡潔。

技術全國之最

全國高度第一的體育館（46米）、國內活動屋蓋開啟面積最大的體育館（60米×70米）。

國內環向預應力單次張拉長度之最，117米。

使得如此高、大的中央球場結構穩固，且可變身多功能場館。

體育館類建筑面積華中第一，54,340平方米。

使得有效使用面積最大化，可給運動員提供最大空間。

華中地區設置固定座位最多的體育館，13,073座。

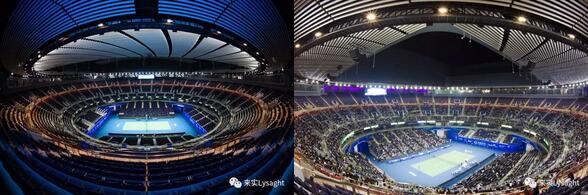

為照顧更多普通觀眾的觀感，中央球場減少一層包廂，觀眾坐在每個座位上，都可以毫無障礙的看到球場，且視角甚佳。

項目難點

1、活動屋蓋開啟面積為60米×70米，只需要8分鐘，就能從露天球場變身室內球場。是對屋面板材的平整性和閉合性的考驗；

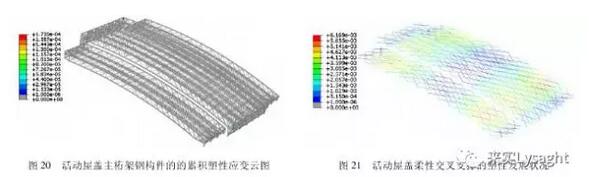

2、大跨度開合屋蓋結構設計難度大、技術含量高，開合屋蓋建筑涵蓋結構、機械、自動化控制等多個技術領域，是目前最具科技含量的建筑形式之一，具有很大的技術難度與挑戰性，同時活動屋蓋為移動荷載，開合屋蓋結構各部分之間相互作用機理復雜；

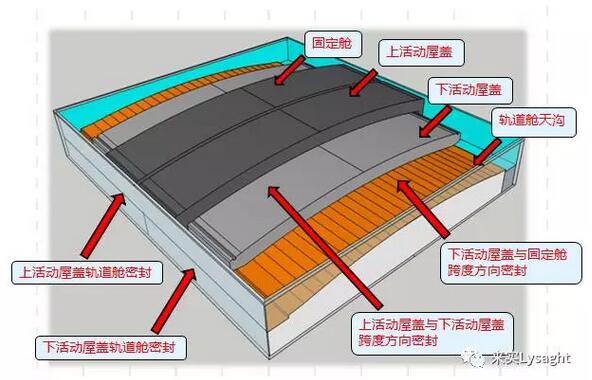

3、屋蓋結構是由固定屋蓋和活動屋蓋兩部分組成的開合屋蓋。固定屋蓋采用空間網架結構，活動屋蓋結構采用預應力拱形桁架結構，包含兩個上層屋蓋單元和兩個下層屋蓋單元，可沿軌道方向?qū)崿F(xiàn)對稱雙向開啟。對于防水的要求特別高；

來實?解決方案

1、來實?采用FLEX-LOK?屋面系統來實現整棟建筑最具特色的活動屋蓋部分；FLEX-LOK?屋面系統是極具建筑效果的屋面圍護系統，經過現場機械縫合，形成密水性和抗風性極強的屋面系統；

值得一提的是，“旋風球場”經受住了武漢“7·23”暴雨突襲，其封閉、排水性能良好，在極端天氣下仍能正常運轉。

2、來實?結合項目特點，在屋面防水處理上提出了一個系統整合方案，結合了主屋面環形天溝、軌道天溝集水井布置、軌道艙天溝處封堵、活動屋蓋與固定屋蓋的相對關系以及氣旋檐口節點等各個特征。完美的實現了開閉自如、風雨無阻的開啟式屋蓋系統。

憑借先進的前瞻性設計，光谷國際網球中心可以舉辦群眾集會、大型演藝、高端會展等大規模公眾活動。此外，日常開放能滿足大眾健身、文化旅游、休閑娛樂、體育培訓等多元化社會需要。這里將成為武漢文化體育對外交流的窗口，大眾娛樂休閑健身的樂園，武漢市文化體育事業發展的地標建筑和新的城市名片。
